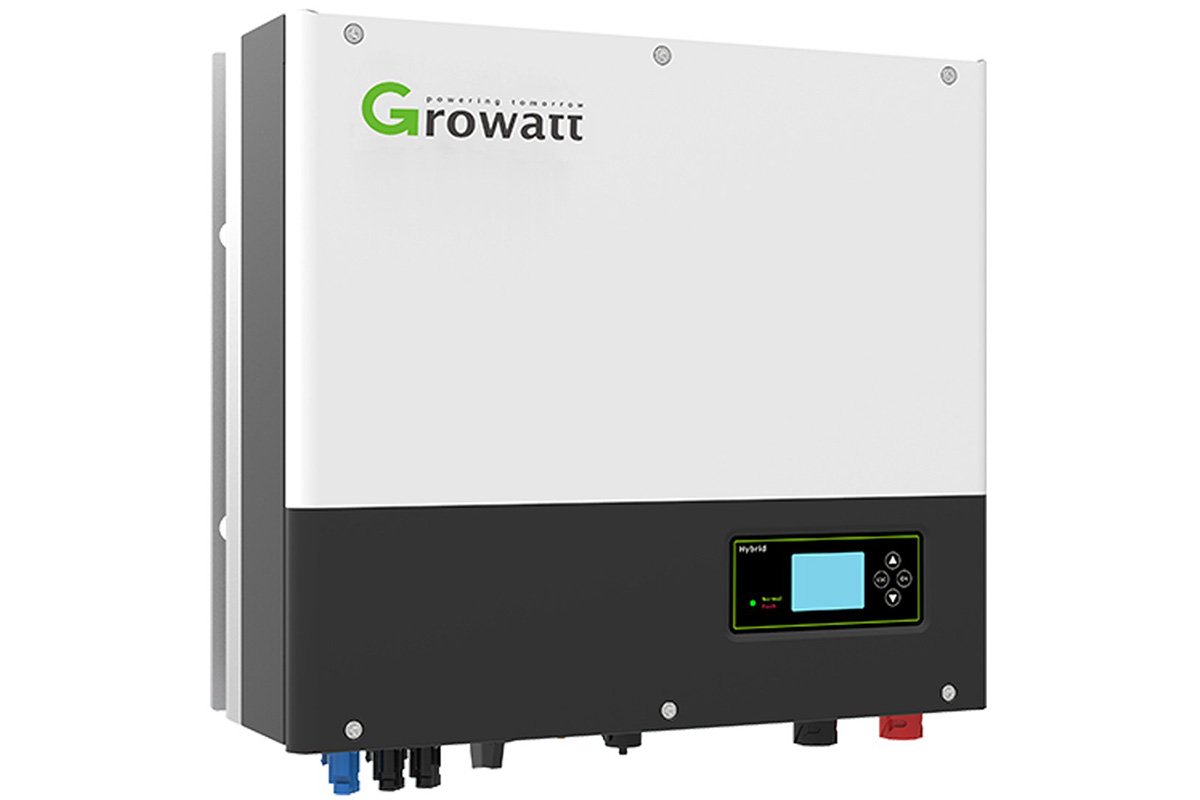

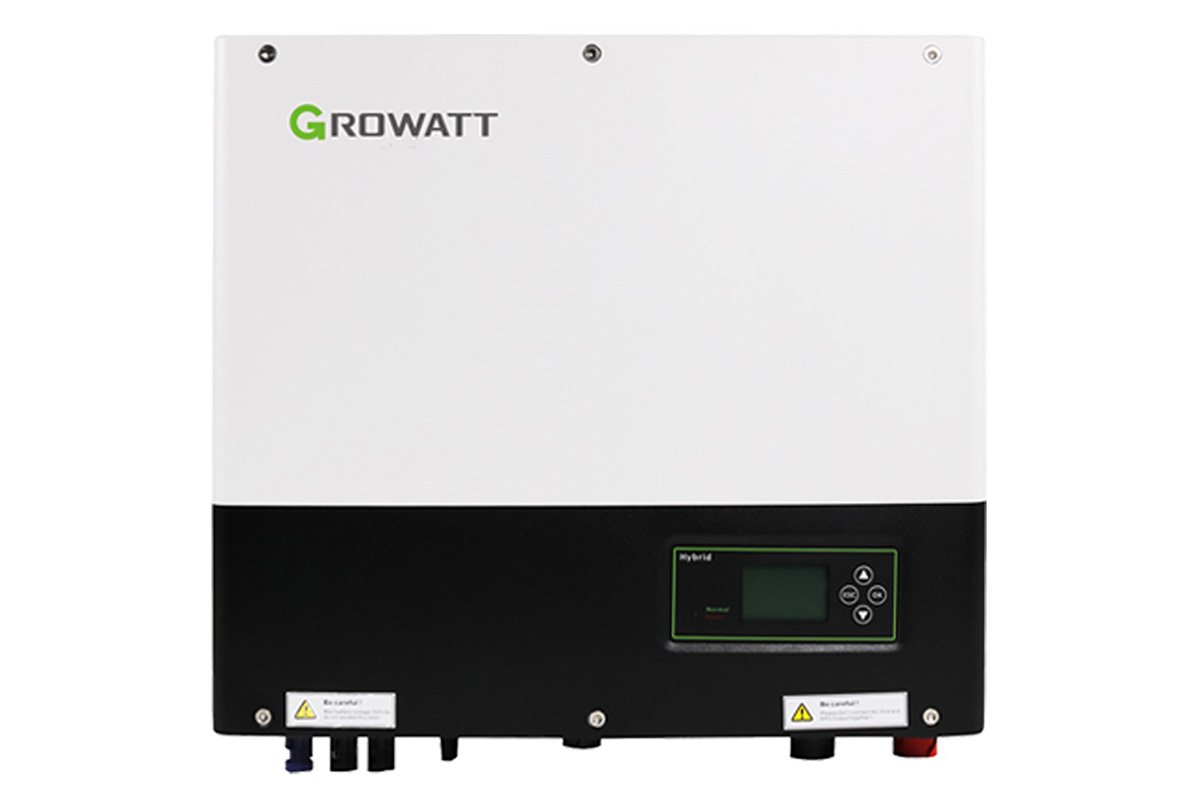

Měnič Growatt SPH 10000 TL3 BH UP + Modul Shine WiFi-X

Měnič Growatt SPH 10000 TL3 BH UP + Modul Shine WiFi-X

3 fázový Hybrid Inverter byl vyvinut pro ukládání energie do baterií pro pozdější opětovné využití této energie.
Střídač umožňuje připojení k elektrické síti, fotovoltaickým modulům a bateriím.Instalace
může fungovat i bez baterií a je možné se připojit k elektrické síti (On-Grid). Vygenerovaná energie je efektivněji zpracovávána.

Základní technické údaje:
Kompaktní design pro snadnější instalaci hybridního měniče
LCD displej se čtyřmi tlačítky
Přirozené chlazení bez ventilátorů
Možnost nastavení doby nabíjení a vybíjení
Online Smart služba
Systém správy baterií pro bezpečný provoz
Kontrola stavu nabití baterie
Stupeň ochrany IP65
Záruční plán Total Growatt
5letá záruka

Invertor Growatt SPH umožňuje připojit baterie od 7,5 kWh (3x2,5kW).
Podporuje pouze baterie Growatt - model ARK

Další příslušenství pro hybridní měniče Growatt.

Konfigurace pro jeden měnič:
Minimálně 3 baterie ARK 3 x 2,5 kW
x1 SPH / SPA invertor + monitoring (Shine WiFi-X, Shine LAN-X nebo Shine GPRS-X)
x1 regulátor baterie Growatt pro BMS SPH TL3-BH UP (regulátor baterie)
x1 Kabely pro páskování BMS s měničem - ARK cables H - pro Vysoké napětí vyberte možnost ARKH
x1 Základna pro baterii Growatt ARK-2,5H-A1
x1 Obousměrný měřič, tzv phasemater je dodáván v krabici s invertorem.
Technické specifikace - Growatt Model: SPH10000TL3-BH:

Vstupní data (DC-DC):

Maximální výkon fotovoltaických panelů: 13000 W
Jmenovité DC napětí / Maximální DC napětí: 600 VDC / 1000 VDC
Startovací napětí: 160 VDC
Rozsah provozního napětí MPPT: 160 V-1000 V
Počet MPPT / Maximální proud pro MPPT: 2 / 1x12 A
Výstupní data (střídavý proud - AC):
Výkon: 10000 W
Maximální nabíjecí výkon: 10000 VA
Jmenovité výstupní napětí: 230 V
Rozsah výstupního napětí: 310 ~ 476 V
Jmenovitý proud: 15,2 A
Účiník: 1
Počet fází: 3
Nastavitelný posun účiníku 0,8 přední… 0,8 indukční
THDI: <3 %
AC připojení: 3W + N + PE

SAMOSTATNÝ:
Maximální výstupní výkon: 10000 W
Maximální nabíjecí výkon: 10000 VA
Maximální výstupní proud: 15,2 A
Jmenovité výstupní napětí: 230 V / 400 V
Jmenovitá frekvence: 50 / 60Hz
THDv: <3 %
Doba přepnutí: <0,5 S

Baterie (DC):
Rozsah napětí baterie: 100 ~ 550V
Maximální nabíjecí a vybíjecí proud: 25A
Nabíjecí a vybíjecí výkon: 100 000 W
Typ baterie: Lithiová baterie
Kapacita baterie: 5 ~ 50 kWh

Účinnost:
Maximální účinnost: 98,2 %
Evropská účinnost: 97,5 %
Účinnost nabíjení / vybíjení baterie: 97,4 %

Bezpečnost:
DC spínač: Ano
Ochrana proti přepólování: Ano
DC přepěťová ochrana: Typ II
Ochrana proti přepólování baterie: Ano
Ochrana proti přepětí - Varistor: Ano
AC přepěťová ochrana: Typ II
Monitorování zemního spojení: Ano
Monitorování síťových parametrů: Ano
Integrovaný systém monitorování poruchového proudu: Ano
Ochrana proti nadproudu: Ano
Ochrana proti ostrovu: Ano

Obecná informace:
Rozměry (Š / V / H) v mm: 505 * 453 * 198
Hmotnost: 28 KG
Rozsah provozních teplot: -25 °C… +60 °C
Emise hluku: ≤ 35 dB (A)
Výška bez negativního vlivu na práci: 3000m
Noční vlastní spotřeba: <13 W
Topologie: beztransformátorová
Chlazení: přirozené
Třída ochrany prostředí: IP65
Relativní vlhkost: 100%

Obecné rysy:
DC připojení: H4
Připojení AC: Kabelová průchodka + svorka OT
Displej: LCD + LED
Rozhraní: RS232 / RS485 / CAN / USB / RF / WiFi / GPRS / LAN - Ano / Ano / Ano / Ano / OPC / OPC / OPC / OPC
Záruka: 5 let / 10 let: Ano / opt

Certifikace:
IEC 61000, IEC 62109, IEC 62040, VDE-AR-N 4105, VDE 0126, UTE C 15-712, EN50549, TR3.2.1, TR3.3.1, CEI 0-21,984 AS/717 , IEC 62477, C10 / 11

Přidáváme zdarma modul GROWATT Shine WiFi-X pro sledování práce v aplikaci pro chytré telefony

Doporučeno pro domácí použití:
Snadné použití
Uložení dat po dobu jednoho měsíce
Online sledování a údržba dat
USB komunikační port

Obecná informace:
Rozměry: (délka / šířka / výška) 135 / 79 / 29 mm
Hmotnost: 60g
Jazyk softwaru: angličtina
Návod k použití: anglicky
Parametry WiFi:
Wifi standard: 802.11 b/g/n
Frekvenční rozsah: 2,4 GHz ~ 2,5 GHz (2,412 GHz ~ 2,484 GHz)

Vysílací výkon:
802.11b: 16 ± 2 dBm (@ 11 Mbps)
802.11g: 14 ± 2 dBm (@ 54 Mb/s)
802.11n: 13 ± 2 dBm (@ HT20, MCS7)

Citlivost přijímače:
CCK, 1 Mbps: -90 dBm
CCK, 11 Mbps: -85 dBm
6 Mbps (1/2 BPSK): -88 dBm
54 Mbps (3/4 64-QAM): -70 dBm
Ht20, MCS7 (65 Mbps, 72,2 Mbps): -67 dBm

Parametry práce:
Datové rozhraní: USB (protokol Modbus RTU)
Pracovní napětí: 5V (+/- 15%)
Pracovní teplota: -20 °C… +65 °C
Typ sítě: Konfigurace APP

Parametry aplikace:
Datový server: ShineServer
Komunikace s měničem: USB (protokol Modbus RTU)
Komunikace se serverem: Wifi přes router (protokol Modbus TCP)
Podporované routery: Bezdrátové routery (včetně 3G routerů)
Uživatelské konfigurační rozhraní: Integrovaný webový server (webový prohlížeč)
Maximální pracovní dosah: 50 m
Intervaly přenosu dat: 5 minut
